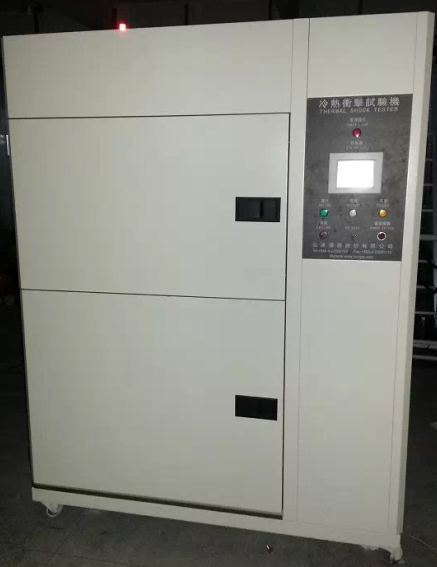

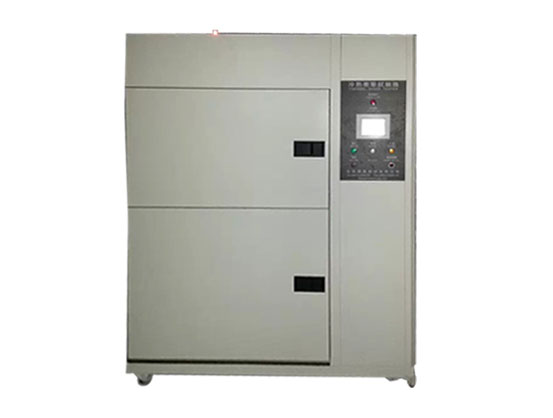

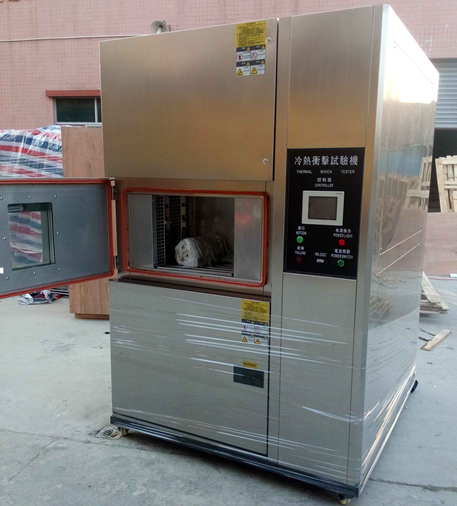

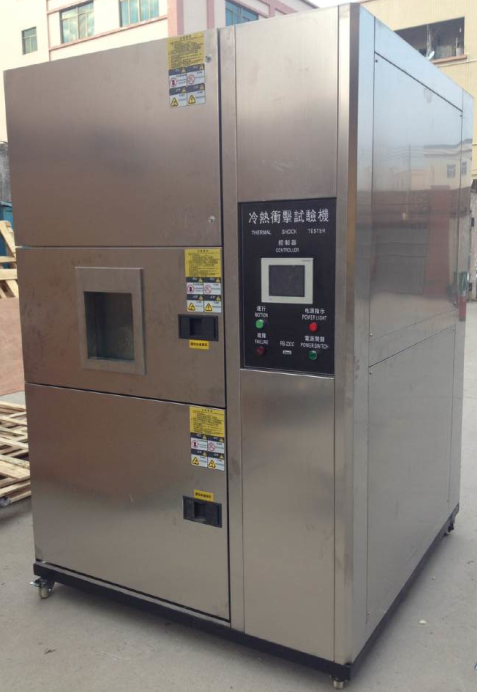

JC-L型三箱式冷熱沖擊箱

型號：JC-L型三箱式冷熱沖擊箱

品牌：精誠儀器

價格：電詢

配送方式：快遞、EMS、物流

       電話：15908986206

聯系我們 在線留言

推薦產品

產品詳情

一、JC-L型三箱式冷熱沖擊箱產品簡介：

這些年，冷熱沖擊試驗箱已初步從較為成熟的數據狀況向知識狀況展開，使其適用的公司更廣，當時遍及使用于工業自動化領域的智能儀表將迎來很大的展開空間。

跟著電力、通訊、煤礦、航空、質檢、科研、高校等職業對環境試驗設備需要量的逐漸增加，我國冷熱沖擊試驗箱不管從數目上、質量上都滿意了各職業的展開，并帶動了儀器儀表、機械職業的展開。對于此類現象，業界人士對冷熱沖擊試驗機職業做了以下分析：

首先是大家對需要的改變：一方面，節能降耗、削減排放和低碳經濟變成我國的國策，出現了一批高速展開的新型產業。21世紀是經濟迸發的工業時代，越來越多的產品被搬進了實驗室。

然后即是業界廠家競賽的改變：世界經濟全球化導致國內商場競賽更為劇烈，我國商場變成全球矚目的熱門，國外有名的冷熱沖擊試驗機公司紛紛加大出售力度，投入辦法從簡略的發賣到代工，從獨資出產到樹立研制中心，本鄉化不時深化，加強了競賽力，國內公司的競賽優勢在逐漸消弭。

最終即是技術的改變。這些年，冷熱沖擊試驗箱已初步從較為成熟的數據狀況向知識狀況展開，使其適用的公司更廣，當時遍及使用于工業自動化領域的智能儀表將迎來很大的展開空間。

當時，冷熱沖擊試驗機職業的需要商場在悄然改變，這些局勢在給環境試驗設備職業帶來很多出售外，也提出了新的應戰，環試職業不僅要保持著步步為營的氣勢，還要適應新的展開趨勢，只要不時的研制推出新產品，才干獲得更快的展開。

二、JC-L型三箱式冷熱沖擊箱設備簡介：

冷熱沖擊試驗箱即溫度沖擊試驗箱、高低溫沖擊試驗箱，主要是針對于電工、電子產品，以及其原器件，及其它材料在溫度急劇變化的環境下貯存、運輸、使用時的適應性試驗。主要用于對產品按照國家軍用標準要求或用戶自定要求，在高溫與低溫瞬間變化條件下，對產品的物理以及其他相關特性進行環境模擬測試，測試后，通過檢測，來判斷產品的性能，是否仍然能夠符合預定要求，以便供產品設計、改進、鑒定及出廠檢驗用

三、JC-L型三箱式冷熱沖擊箱結構簡介：

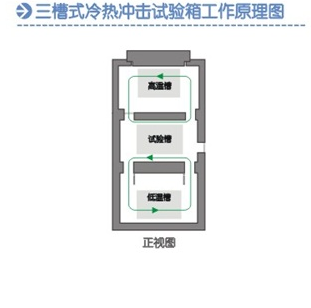

1、試驗箱構造方式：試驗箱采用整體式組合構造方式，既試驗箱由位于上部的高溫試驗箱，位于下部的低溫試驗箱體、位于后部的制冷機組柜和位于左側后板上的電器控制柜(系統)所組成。此方式箱體占空中積小、構造緊湊、外形美觀，制冷機組置于獨立的機組箱體內，以減少制冷機組運轉時的震動、噪聲對試驗箱的影響，同時便于機組的裝置和維修，電器控制面板置于試驗箱的左側板上以便于運轉操作

2、箱體外壁材料：優質碳素鋼板，外表作靜電彩色噴塑處置

             or：優質201不銹鋼

3、高低溫沖擊試驗箱保溫材料：聚氨酯or優質超細玻璃纖維棉

4、箱體內壁材料：優質SUS304不銹鋼板，耐腐蝕、易清洗

5、制冷系統：法國泰康全封閉式壓縮機，復疊制冷

   制冷劑：環保冷媒：復疊二級，R-23

6、噪音：≤65（dB）

8、察看窗：在上箱體(高溫箱)大門上開一個350×250ｍｍ電熱鍍膜防潮隔溫察看窗

9、樣品架承重：≥30Kg

4、10、款式選擇：


四、JC-L型三箱式冷熱沖擊箱產品參數

高低溫沖擊試驗箱溫度恢復時間

≤5min

樣品測試有效尺寸 高*寬*深

600×500×500mm

外部尺寸高*寬*深

2050*1480*1790mm

電源

380V±38V　50Hz±1Hz

功率

18KW

負載

≤20kg

沖擊溫度范圍：-60℃~150℃

試驗方式：氣動風門切換，換氣時

沖擊恢復時間：≤5min；風門切換時間：3S內

溫度范圍：高溫箱：RT～180℃、低溫箱：RT~-70℃

溫度誤差：±3℃；溫度波動度：±1℃

降溫速率：從常溫～-55℃≤80min;(全程平均)

升溫速率：從常溫～180℃≤35min;(全程平均)

預冷溫度：≤-70℃；(過冷度≤-5℃)

沖擊溫度：150℃～-60℃


五、JC-L型三箱式冷熱沖擊箱執行與滿足標準：

1、GB/T2423.1-2001低溫試驗方法；

2、GB/T2423.2-2001；

3、GB/T2423.22-1989溫度變化試驗N；

4. 國軍標GJB150.3-86；

5. 國軍標GJB150.4-86；

6. 國軍標GJB150.5-86；

7、GJB150.5-86溫度沖擊試驗；

8、GJB360.7-87溫度沖擊試驗；

9、GJB367.2-87 405溫度沖擊試驗；

10、SJ/T10187-91Y73系列溫度變化試驗箱——一箱式；

11、SJ/T10186-91Y73系列溫度變化試驗箱——二箱式；

12、滿足標準IEC68-2-14_試驗方法N_溫度變化；

13、GB/T 2424.13-2002試驗方法溫度變化試驗導則；

14、GB/T 2423.22-2002溫度變化；

15 QC/T17-92汽車零部件耐候性試驗一般規則；

16、EIA 364-32熱沖擊（溫度循環）測試程序的電連接器和插座的環境影響評估

六、JC-L型三箱式冷熱沖擊箱制冷系統

1. 工作方式

2. 冷凝方式

3. 制冷壓縮機

4. 蒸發器

5. 節流裝置

6. 蒸發冷凝器

7. 制冷機控制方式

8. 制冷系統工況數字顯示

9. 制冷劑

10. 其他

高效率省電型超低溫冷凍系統(風冷式散熱方式)

風冷

法國泰康大馬力機械壓縮機

翅片式換熱器（兼做除濕器）

電子膨脹閥

釬焊板式換熱器

控制系統根據試驗條件自動調節制冷機運行最佳節能工況

壓縮機回氣冷卻回路

能量調節回路

蒸發壓力調節閥

控制器數字顯示制冷系統高、低壓壓力、排氣溫度和壓縮機運行電

流

R404a / R23（臭氧耗損指數均為0）

主要部件均采用國際優質品牌產品

冷卻水過濾器( 用戶現場安裝)

七、JC-L型三箱式冷熱沖擊箱加熱系統

3.1 加熱器

鎳鉻合金電熱絲式加熱器

加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

八、JC-L型三箱式冷熱沖擊箱電氣控制系統

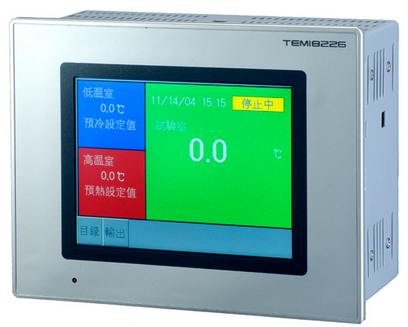

8.1. 控制器型號

韓國

TIMI8226

該產品采用計算機技術、先進的PID控制方法對環境溫度進行測量和控制，并可以與冷熱沖擊試驗設備配套使用。

★顯示和控制界面直觀清晰，輕觸式選擇菜單，簡單易用，性能穩定可靠。

★高效，程序控制靈活，給用戶帶來性能穩定，控制靈活，性價比高的高端產品。

技術指標：

1. 5.7吋彩色觸摸屏

2. 控制方式：程序

3. 傳感器類型：PT100傳感器輸入

4. 輸出方式：PID 控制輸出；(4-20mA)模擬電路輸出 ；8路開關信號輔助輸入；（基本配置10個繼電器，可選配20個繼電器）

5. 溫度測量范圍：-200.00℃--300.00℃，誤差±0.2℃；

6. 1646720445841823.png程序編輯：分三類程序，分別為2ZONE，3ZONE，STEP

7. 第1類是2ZONE，可編輯120個程序，每個程序只有2段

8. 第2類是3ZONE，可編輯120個程序，每個程序只有3段

9. 第3類是STEP， 可編輯120個程序，每個程序最多20段

10. 7. 3ZONE有節能功能；

8. 中英文可切換；

9. 電源：額定電壓：85-265V AC，50/60Hz，

鋰電池至少使用10年，耐壓2000V AC/1分鐘；

規格：

外型尺寸：184×144×94(mm)(長×寬×深)

安裝開孔尺寸：173×133(mm) (長×寬)

TFT分辨率：640×480 64k色

設定范圍

程序可鏈接（鏈接程序序號可選擇）

溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

顯示分辨率



溫度：0.01℃

時間：0.01min

輸入

通訊功能（選購）

曲線記錄功能

熱電偶

RS-232 轉換器

具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為350 天(當采樣周期為1.5min 時)

8. 2大門

鉸鏈門，門鉸在箱體左側（面向箱體正面時）

門上配電熱（ 自動調節） 防結霜、防凝露中空

門框備電熱（自動調節）防結霜、防凝露裝置

門上備箱內照明燈（高效長壽LED 光源）

8.3 控制面板（在門上）

控制器顯示屏

操作按鈕、超溫保護設定裝置



8.4機械室機

械室中包含：

制冷機組、接排水裝置、風機、配電控制柜

加濕和測濕用水控制裝置

8.5 配電控制柜

散熱風機

蜂鳴器

配電板

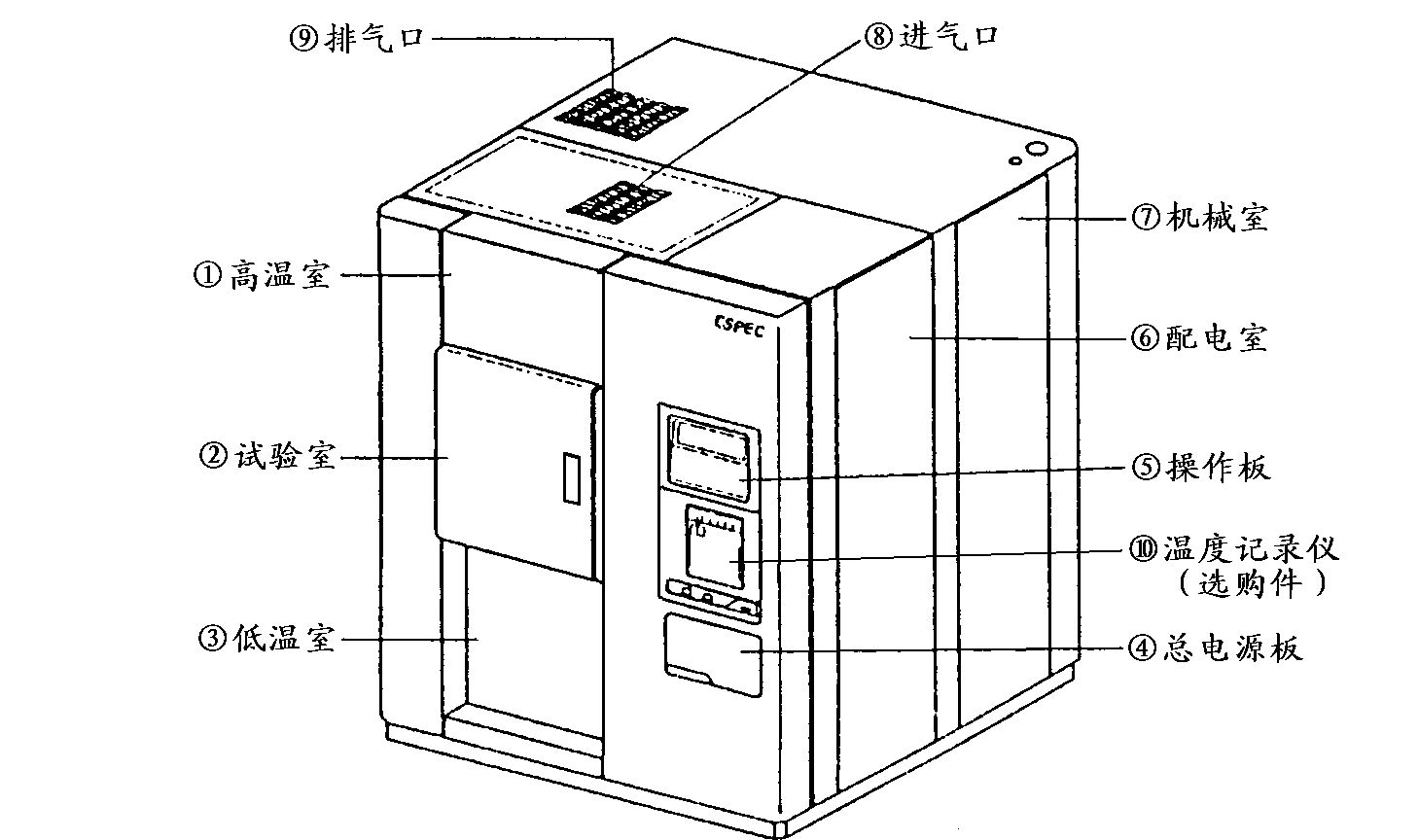

試驗箱的外觀結構圖
















九、JC-L型三箱式冷熱沖擊箱安全保護裝置

9.1. 制冷系統

壓縮機高低壓超壓保護

壓縮機電機過熱保護

壓縮機電機過流保護

冷凍油壓液鏡

制冷劑高低壓表

風冷型

9.2. 試驗箱

可調式的超溫保護

試驗空間溫度熔斷絲

空氣調節通道極限超溫

風機電機過熱

箱內外氣壓平衡裝置

箱體門開門(運行中)提示報警

十、JC-L型三箱式冷熱沖擊箱其他配置

電源線纜



試樣電源控制端子















資料

五芯（四芯電纜+保護接地線）電纜1 條（5 米長）

總電源漏電斷路器

繼電器觸點控制，AC380V、20A 以內（當正常運行時，觸點閉合；

當設備停機或故障時，觸點斷開）

強烈建議用戶使用該控制端子控制試驗樣品的通、斷電，確保

在設備故障或停機時與試驗樣品連接的電路被可靠切斷

提供中文版的用戶手冊和技術資料

運輸

試驗箱主體結構為整體式

使用條件

由用戶保證下列各項條件



場地





地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

附近沒有強電磁輻射源

設備附近備有排水地漏（距離制冷機組2 米以內）

1646720792862236.png場地地面承重能力：不小于800kg/m2 設備周圍留有適當?shù)木S護空間













環境條件

溫度：+5℃～+35℃

相對濕度：≤ 85%RH

氣壓：86 kPa～106kPa

電源

AC(380±10)V (50±0.5)Hz 三相四線+保護地線

保護地線接地電阻小于4Ω；TN-S 方式供電或TT 方式供電

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且

此開關必須是獨立專門供本設備使用

電源容量

對儲存環境的要求

21kw

設備不工作時，環境的溫度應保持0～+45℃（不結冰）以內

當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道

內的水結冰漲壞管道



 十一、JC-L型三箱式冷熱沖擊箱配置清單





序號

名稱

產地品牌

備注

1

控制器

韓國SAMWONTECH

  TEMP8226S

2

電磁接觸器

臺灣臺安

CU-11

3

熱繼電器

臺灣臺安

8.5-12.5A

4

中間繼電器

香港艾克斯

MY2J

5

計時器

日本CKC

AH3-3

6

超溫保護

臺灣志禾

AT-350

7

SSR

香港艾克斯

SR-D2525

8

冷凍油

美國冰熊

貳瓶

9

傳感器

瑞士羅卓尼克

5只

10

無熔絲開關

日本三菱

220V\50A

11

循環風機

臺灣力大

220V60W

12

風輪

臺灣建煜

6F×3

13

壓縮機

法國泰康

貳個

14

冷凝器

臺灣中力

9匹

15

冷凝風機

德國馬爾

220V350M

16

油分離器

美國ALCO

3個

17

干燥過濾器

丹麥丹佛斯

DML053S

18

膨脹閥

丹麥丹佛斯

NEL220

19

電磁閥

日本鷺宮

NEV220V

20

高低壓開關

日本鷺宮

DNS-D306S

21

扳式熱交換器

臺灣高力

9匹

22

蒸發器

臺灣中力

9匹

23

制冷劑

美國杜邦

R404A，R23

24

加熱器

臺灣隆星

AC380V8.5W

25

油壓開關

日本鷺宮

R23系統采用

26

外箱材質

SUS304光亮不銹鋼

整機外殼

27

內箱材質

SUS304光亮不銹鋼

整機內箱
